无损4K对齐教程

2013年01月25日 经验技巧 暂无评论 阅读 32 次浏览 次

前几日,在浏览社区的时候看见hzm55888说:“将4k对齐可以减少电脑开机启动所需时间”,小D是急性子,能加速启动岂不美哉? 无奈小D是小菜鸟,怎么办?怎么对齐?我就折腾啊...在坛子里、百度里。本着爱折腾、敢折腾的精神,小D终于 对齐了 自己华硕N20a笔记本的 250G希捷硬盘,从而加速了win7系统的启动和程序响应速度,也提升了作为小白我的技术。

 小D不才,将自己的实践过程整理如下,希望能够帮助到您。IT之家 社区 "有爱,共分享",”帮助有需要、却没有条件的人“

在此特别感谢 hzm55888在对齐过程中给予的指引和帮助;
         特别感谢露娜的对本帖的大力支持与帮助,
      也特别感谢 巴斯苔特大人的对本帖的反馈、意见和帮助。

♧一、介绍
1、 什么是"4K对齐”?
  相关联的是一个叫做“高级格式化”的分区技术   首先先来了解一下什么是叫做“4K 对齐”。其实“4K对齐”相关联的是一个叫做“高级格式化”的分区技术。“高级格式化”是国际硬盘设备与材料协会为新型数据结构格式所采用的名称。这是主要鉴于目前的硬盘容量不断扩展,使得之前定义的每个扇区512字节不再是那么的合理,于是将每个扇区512字节改为每个扇区4096 个字节,也就是现在常说的“4K扇区”。   其实每扇区512个字节的定义起源于电脑发展的初期,因此在那时将硬盘容量切分成每块512个字节是平衡与文件管理和存储之间的。而现在主流硬盘容量已经攀升到1TB甚至更高,再用老标准去管理现超大容量的硬盘不但显得繁琐,而且降低效率,因此提升单个扇区的容量就势在必行了。
2、4K 不对齐,后果很严重
  在了解了“4K扇区”这个定义后,就很容易理解什么是叫做“4K 对齐”了。所谓“4K对齐”就是符合“4K扇区”定义格式化过的硬盘,并且按照“4K 扇区”的规则写入数据。那么如果有“4K 对齐”一说必然就有“4K 对不齐”。为什么会有“4K”对不齐呢?这是因为在NTFS6.x 以前的规范中,数据的写入点正好会介于在两个4K 扇区的之间,也就是说即使是写入最小量的数据,也会使用到两个4K扇区,虽然这样对写入速度和读取速度都会造成很大的影响。为此对于“4K不对齐”的情况来说,一定要修改成“4K 对齐”才行,否则对于固态硬盘来说,不但会极大的降低数据写入和读取速度,还会造成固态硬盘不必要的写入次数。
3、如何做到4K对齐?
4K对齐,有两种方法:
  一是”无损对齐“:无损就是不需要重新格式化磁盘、重新分区,免去重装系统、备份的麻烦,小D是怕麻烦的急性子,这个比较好。
在XP系统和win7系统下,无损对齐都可以使用。 小D使用对齐工具”Paragon Alignment Tool 3.0“简称”PAT3.0“(实践步骤中有下载地址)
二是”有损对齐“:有损就是需要重新分区、划分磁盘、备份数据、重装系统。
(尽量不用此法,但若您遇到106楼的情况,且是要对其系统盘,就必须使用此法,下文会详细说明。)
此法在Windows7下,使用系统自带工具进行格式化,那么其格式化后的分区默认就会是“4K对齐”的分区,用户无需再做任何设置了。
如果是依然在使用XP的话,那么要做到“4K对齐”就需要依赖于第三方工具了。比如说使用“DiskGenius”。
这款软件可以手动在“对齐到下列扇区的整数倍”扇区数选择8或者以上就可以实现“4K对齐”。小D没有深入研究,在此不予讨论。
4、对齐4K的好处
      对齐4K的好处是很多的。所有采用Advanced Format的HDD(硬盘),所有SSD(固态硬盘)都需要对齐。4k对齐可以更好地发挥硬盘的读写速度,从而加速系统启动时间,和程序运行响应时间,更重要的是,可以良好地使用并保护硬盘(固态硬盘必须对齐,机械硬盘不必要,但最好对齐)。百利无一害,我们开始动手吧。

♧二、开始对齐操作

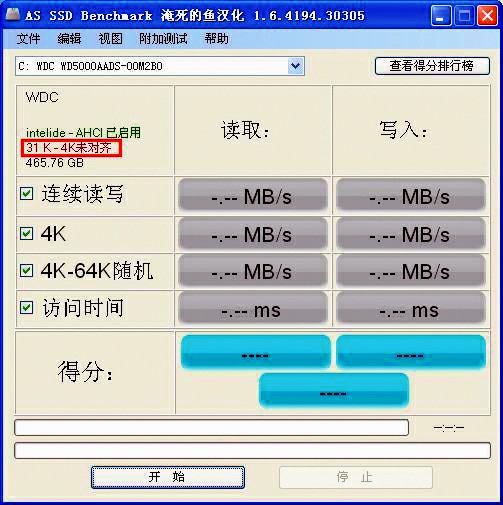

1、使用ASSSD检测(下载 <ignore_js_op> ASSSDBenchmark.rar (242 KB, 下载次数: 516) 32bit&64bit都适用 ),硬盘是否对齐?
    感谢 露娜,提供ASSSD最新地址 ,请点击右边链接(为大家节约坛币)http://www.alex-is.de/progs/AS%20SSD%20Benchmark.zip
下载ASSSD解压,直接打开 <ignore_js_op>搜狗截图_2012-04-25_10-27-27.png ,跳出下图:
(↑↑↑特别致歉,在使用ASSSD检测时,小D忘记截图,故在此处引用网络图片说明)

2、具体操作
检测出4K没有对齐,我们就需要进行 对齐了。
2.1使用工具:
A、西部数据  WD Align System Utility 请下载  http://support.wdc.com/product/downloadsw.asp?sid=123&lang=cn
B、日立  Hitachi Align Tool                  请下载  http://www.hitachigst.com/support/downloads/#ALIGN
C、  如果相关厂商没有类似工具或是使用的为SSD,请下载 PAT3.0下载地址http://115.com/file/dnrttqoa    (依南寻版主意见,西数也建议使用PAT)
       (内有注册码、免费好用,感谢网友分享)。115不给力,换个地址给大家http://pan.baidu.com/share/link?shareid=174381&uk=3556967329
小D的硬盘是希捷牌、所以使用PAT进行”无损对齐“。本文是记录使用PAT对齐4K的过程。

2.2下载并安装PAT3.0
下载、解压PAT,并安装,内有注册码,直接复制、粘贴就行。没有什么技术含量,这里不贴图了。

2.3使用PAT3.0安装完成, 点击桌面快捷方式,
打开
<ignore_js_op>a5756375_s.jpg    点击 对齐开始。我们就开始等待。
视盘的大小,需要1~2小时不等,人品好的,10分钟OK,
小D对齐C盘36G 花了约50分钟。

再次说明:使用PAT对齐4K,是属于无损对齐,不会造成数据丢失,但断电等意外情况可能造成数据损失、蓝屏。
(一般不可能断电吧?  小D提醒您,笔记本请插上电池)。

<ignore_js_op>20120423274.jpg 我等啊等。。。  这里大家不要着急,不要乱点哦。等着就好。
<ignore_js_op>搜狗截图_2012-04-23_22-19-42.jpg Succeeded !!这鸟语是说,”您成功了~“

2.4使用AS SSD检测
<ignore_js_op>搜狗截图_2012-04-23_22-32-50.jpg 显示两个绿色的 ok  就是全部 搞定~~~ 恭喜啦~~

至此,您已经完成使用PAT3.0对齐4K。

===========================分割线======================

下文是 补充 pciide-BAD说明&解决方法:
解图:
103424K-OK  表明4K已经对齐 (数值没有关系,显示OK 就是对齐了),
pciide-bad 表明您的硬盘没有选择ACHI模式,没选择ACHI模式,SDD和HDD都是显示pciide-bad。

解决办法(注意区分是系统盘  或是非系统盘):
1.非系统盘,使用无损对齐:使用ADDS对齐,(ADDS和PAT类似。您可以任意选择)
【感谢巴斯苔特(侑子大人)反馈,使用ADDS成功对齐非系统盘】
    下载处 http://www.win7china.com/html/6692.html
               http://www.win7china.com/html/6730.html(感谢露娜提供两个链接)

2.系统盘,有损对齐:请到BIOS里面修改硬盘模式,不要选择IDE,应该选择ACHI。保存重启,并重新安装系统。
(这个超级麻烦啦。HDD用户,不爱折腾的就等要装系统的时候再做吧)

==============================
关于对齐4K的扩展研习:
http://bbs.ithome.com/thread-316945-1-1.html
http://haseebbs.zol.com.cn/42/1191_410423.html
http://bbs.kafan.cn/thread-1052585-1-1.html
http://haseebbs.zol.com.cn/5/1191_410390.html

==========================
有媒友反应本文过于冗长,现简述如下:

1、借助ASSSD检测电脑硬盘是否对齐?
2、没有对齐,就用硬盘官方的工具对齐,若是希捷,则用PAT3.0工具 对齐4K。
3、这是无损对齐,不需要格式化硬盘重新分区的,只需耐心等待就好,视硬盘大小,1-2hour不等。
4、本文没有详细 讲述”有损对齐“,若需有损对齐,小D提醒您 :”请提前备份数据“,有损对齐就是 利用win7原版系统 格式化硬盘重新分区,重新安装,其过程会自动对齐4K。
